六孔磁珠：

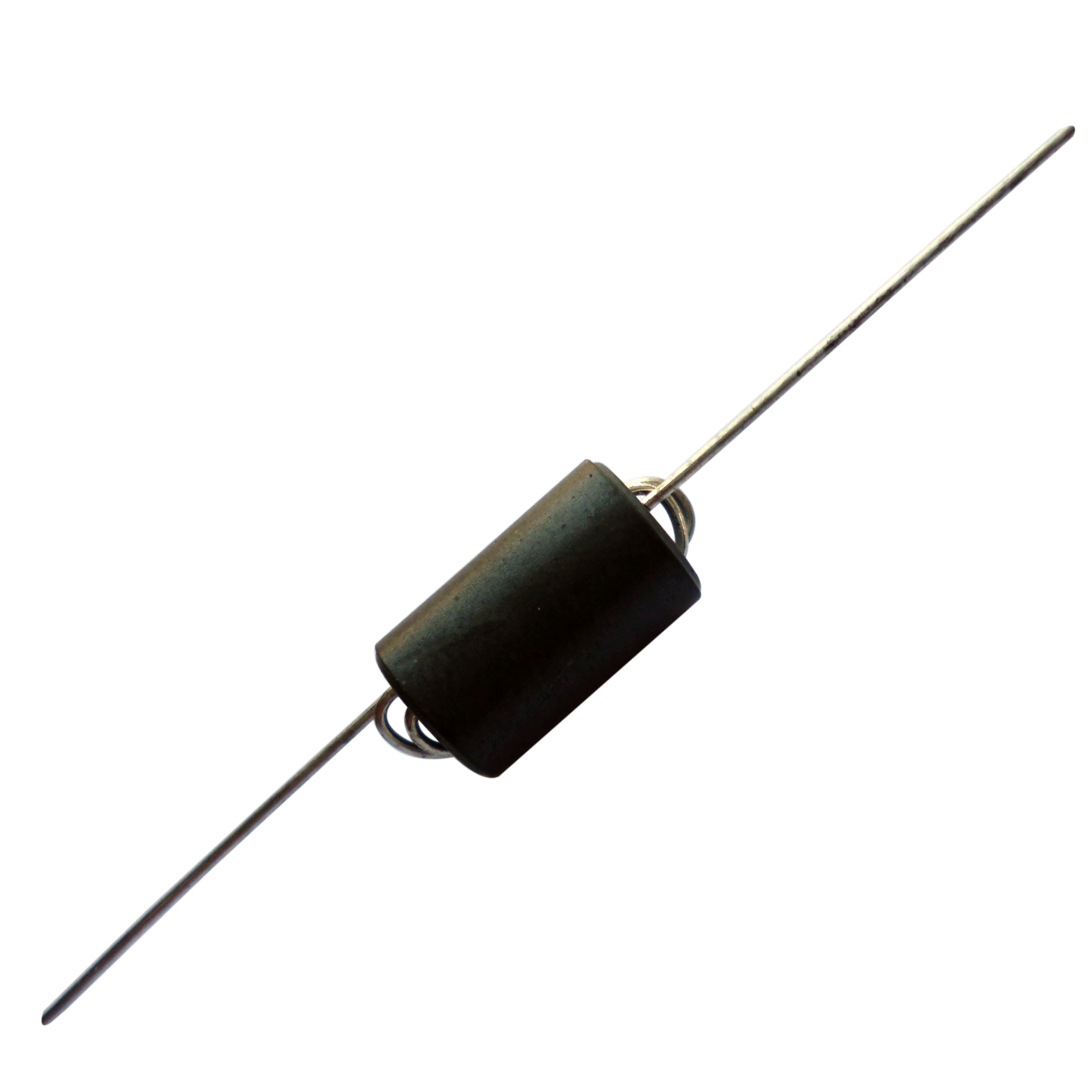

產品名稱：R6H六孔磁珠
產品特點:1.體型小，中等大，小電流（達3A），大阻抗值，有效抑制EMI電磁波。
2.阻抗值：200歐姆到1000歐姆之間.
3.鎳鋅氧化磁芯.
4.鍍錫線.
5.頻率：1MHZ到300MHZ.
產品應用:1.電源訊號過濾
2.高頻交連濾波.

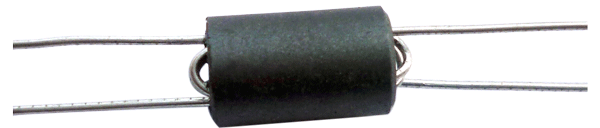

六孔磁珠常用規格：R6H-1.5T六孔磁珠、R6H-2T六孔磁珠、R6H-2.5T六孔磁珠、R6H-3T六孔磁珠、R6H-1.5*2T六孔磁珠

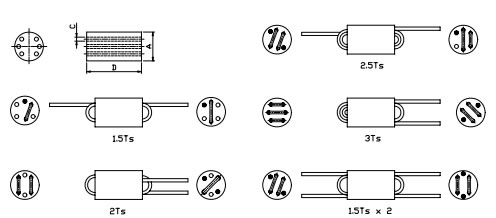

R6H六孔磁珠繞線示意圖：
選用磁珠的時候應注意以下幾點：1、磁珠在100MHZ時大的阻抗值，一般在應用磁珠的時候，都是以此值作為選用的重點參考。2、磁珠應用時候的大額定電流。在選用的時候，這個參數作為些重點，電路工作電流一定要小于器件額定工作電流，不然容易損壞。
六孔磁珠的作用：抗干擾，用于EMC電磁兼容認證。六孔磁珠在高頻損耗非常大，具有很高的導磁率，使電感的線圈繞組之間在高頻高阻的情況下產生的電容少，當磁珠中有電流穿過時，鐵氧體對低頻電流幾乎沒有什么阻抗，而對較高頻率的電流會產生較大的衰減。對于抑制電磁干擾用的鐵氧體，重要的性能參數為磁導率μ和飽和磁通密度Bs。它的等效電路為一個電感和一個電阻串聯，兩個元件的值都與磁珠的長度成比例。當導線穿過這種鐵氧體磁芯時，所構成的電感阻抗是隨著頻率的升高而增加。高頻電流在其中以熱量形式散發。在低頻段，阻抗由電感的感抗構成。低頻時R很小，磁芯的磁導率較高，因此電感量較大，L起主要作用，電磁干擾被反射而受到抑制，并且這時磁芯的損耗較?。麄€器件是一個低損耗，高Q特性的電感。這種電感容易造成諧振．因此在低頻段有時可能出現使用鐵氧體磁珠后，干擾增強的現象。在高頻段，阻抗由電阻成分構成，隨著頻率升高，磁芯的磁導率降低，導致電感的電感量減小，感抗成分減校這時磁芯的損耗增加，電阻成分增加，導致總的阻抗增加。當高頻信號通過鐵氧體時，電磁干擾被吸收并轉換成熱能的形式耗散掉。
