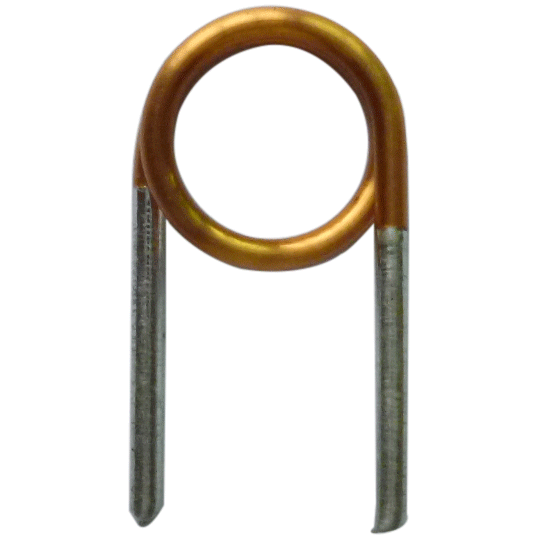

空心線圈：
空心線圈結構簡單，設計便易，負荷電流大，可在高頻下使用。
空心線圈適用于廣泛使用在移動電話、VCO、TCXO電路和射頻收發器模組、全球定位系統、無線網絡、藍牙模組、通訊設備、液晶電視、攝影機、筆記型電腦、噴墨印表機、影印機、顯示監視器、游戲機、彩色電視、錄放影機、光盤機、攝影機、數位相機、汽車電子產品、共模濾波器、多頻變壓器、阻抗變壓器、平衡及不平衡轉換變壓器、抑制電子設備EMI噪音、個人電腦及外圍設備的USB線路、液晶顯示面板、低壓微分信號、汽車遙控式鑰匙等等。
空心線圈結構
空心線圈由外皮絕緣線在圓狀，方狀體上順時針繞、逆時針繞，繞制完后脫模出來。順時針繞、逆時針繞所產生的磁場方向剛好是相反的。
空心線圈磁場方向也是用右手螺旋定則來判斷，具體方法是：右手握住螺線管，讓四指指向線圈中的電流流動方向，大拇指所指方向為磁場方向，如下圖。空心線圈二只引腳的出線方式，可多樣化，可根據產品機械要求彎腳，空心線圈二引腳表面處理可剝皮鍍錫。
空心線圈計算
空心線圈電感量計算有多種公式方法，我們在進行空心電感電感量計算是要根據實際情況合理選用空心線圈電感計算公式，進行合理準確的計算，保證空心線圈電感量計算的準確性。下面介紹幾種空心線圈的電感量計算的公式方法：
1、空心線圈電感量的線圈電感計算公式：l=(0.01*D*N*N)/(L/D+0.44)
D------線圈直徑
N------線圈匝數
D----線徑
H----線圈高度
W----線圈寬度
單位分別為毫米和mH。
在實際應用中，很多時候，為了節省時間，確保數據的精確性，空心線圈電感量計算都會用到軟件來進行計算，計算方法如下：
空心線圈電感量計算軟件一個經驗計算公式：L=(k*μ0*μs*N2*S)/l
μ0 為真空磁導率=4π*10(-7)。(10的負七次方)
μs 為線圈內部磁芯的相對磁導率，空心線圈時μs=1
N2 為線圈圈數的平方
S 線圈的截面積，單位為平方米
l 線圈的長度， 單位為米
k 系數，取決于線圈的半徑(R)與長度的比值。
計算出的電感量的單位為亨利。
k值表：
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12
空心線圈適用
空心線圈廣泛適用微波技術、電源濾波、通訊發射、接收、音像技術、電視技術，無線電波接收詣?wù)?，陷波?/span>
空心線圈的作用是什么：
1、空心線圈阻流作用
空心線圈線圈中的自感電動勢總是與線圈中的電流變化抗?？招木€圈對交流電流有阻礙作用,阻礙作用的大小稱感抗xl，單位是歐姆。它與電感量l和交流電頻率f的關系為xl=2πfl。
2、調諧與選頻作用
空心線圈與電容器并聯可組成lc調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量就在電感、電容來回振蕩，這lc回路的諧振現象。諧振時電路的感抗與容抗等值又反向，回路總電流的感抗小，電流量大（指 f="f0"的交流信號），lc諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。
空心線圈的安裝和使用注意事項
任何電子設備中的電子元器件安裝板，都是經過工程技術人員根據使用的各種元器件的性能特點，精心安排、全面布局、合理設計出來的。作為空芯線圈的使用安裝者，注意如下的幾個問題就可以了。
空心線圈編號表示
|
?0.5 |
X |
4.5 |
X |
11.5T |
- |
7 |
R |
|
(1) |
|
(2) |
|
(3) |
|
( 4) |
(5) |
(1). 線徑（Wire Gauge ) : ,線徑0.5mm（Wire Gauge: 0.5mm) (0.5)
(2). 線圈內徑4.5mm(Internal Diameter) : ( 4.5)
(3). 繞線圈數（Number of turns: 11.5T ) ( 11.5T )
(4). 腳長6.0mm（Lead length : 6.0mm ref ): ( 6 )
(5). 繞線方向，R代表順繞，L代表反繞（Winding direction :R is Clockwise，L is Count
